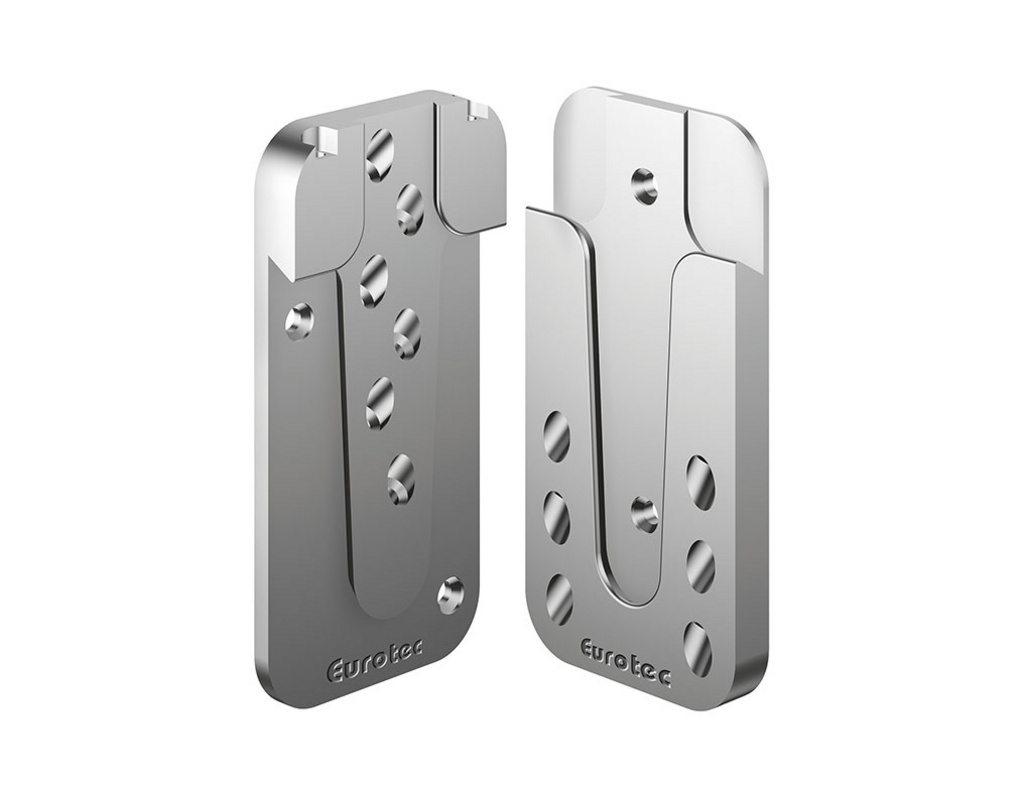

Magnus M 70x120mm, Im Set á 20 = 10 Verbinder (10 Stück/Karton)

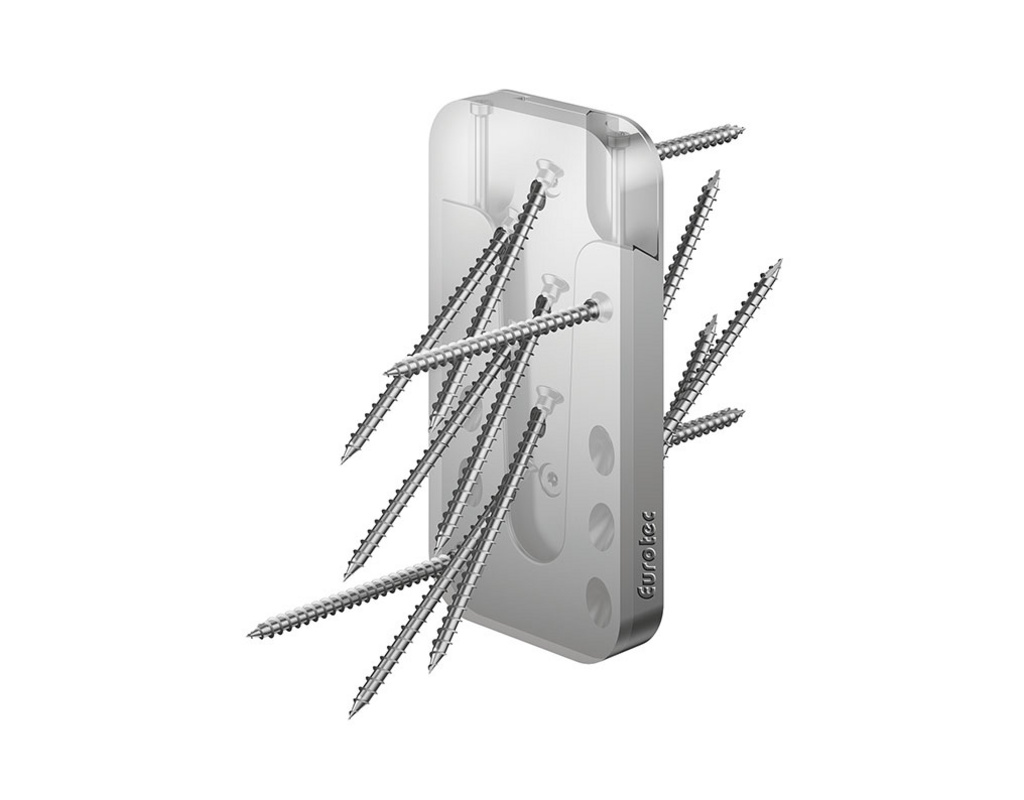

Aluminium-Holzverbinder für Haupt-Nebenträger-Anschlüsse. Im Holzbau in fast allen Bereichen anwendbar! Im Lieferumfang enthalten: 120 Stück Vollgewindeschrauben (TX15*), 20 Stück Fixierschrauben (TX15**), 1x Montageanleitung *)4,0 x 30 mm, blau verzinkt **) 4,2 x 26 mm, blau verzinkt Im Holzbau wird der Magnus-Einhängeverbinder zur Konstruktion von Knotenverbindungen benutzt. Der Vorteil ist, dass der Verbinder komplett vorgefertigt wird und somit die Montagezeit auf der Baustelle minimal ist. Der Magnus-Einhängeverbinder besteht aus zwei verschiedenen Bauteilen: Fixierschrauben und Holzbauschrauben. Nachdem die beiden Einzelteile an die Bauteile geschraubt worden sind, werden diese einfach und reibungslos ineinandergeschoben und mit Fixierschrauben befestigt, um ein unbeabsichtigtes Lösen zu vermeiden. Die Holzverbindung ist in fünf Richtungen statisch belastbar und kann sowohl nicht sichtbar (eingefräst) oder sichtbar (für Schattennut-Anschlüsse) angebracht werden. Montageanleitung Nicht sichtbare (eingefräster) Haupt-/Nebenträger Anschluss: Nachdem die gewünschte Größe durch die Fräs- und Montagelehre des Magnus-Einhängeverbinders eingestellt und aufgelegt worden ist, kann mit dem passenden Nutfräser die Tasche gefräst werden. Danach wird der Magnus in die Tasche eingesetzt und mit den mitgelieferten Systemschrauben fixiert. Anschließend wird der Einhängeverbinder am anzuschließenden Bauteil ebenfalls angebracht und wird eingehängt. Zuletzt wird der Magnus mithilfe der Fixierschrauben befestigt, wodurch dieser zusammengezogen wird und somit als Lagesicherung der Knotenverbindung dient. Das Montagebeispiel zeigt lediglich den nicht sichtbaren Einbau. Zur sichtbaren Befestigung entfällt die Ausfräsung.
